设备又离线了？先别急着派单，从硬件到通信这8个'隐形雷'先扫一遍
几千台设备刚上线，一夜之间掉了一大半。
现场信号满格，平台就是收不到数据。
这批货刚装上时好好的，跑两个月全乱了。
产线测试都过了，到现场就是不通。
做物联网项目的朋友，这些话是不是听着特别耳熟？
一遇到问题，很多人的第一反应是：派运维去现场——重启、换卡、甚至吊车上杆拆设备。先稳住，别急着派单。
根据我们的经验，很多设备的“离线”根本不用跑现场。问题往往不在设备本身坏了，而是藏在硬件设计的细节、通信策略的配置，或是卡/网络侧的隐形规则里。有些雷，甚至在产线测试通过的那一刻，就已经埋下了。
这篇文章，我们先梳理那些我们踩过坑、也帮客户解决过的非典型场景。先把这几个常见维度看明白，下次出问题，你便能心中有底，排查不慌。
硬件层：底子没打好，换多少张卡都没用
很多异常不是程序写的烂，而是硬件选型时埋了雷。
1.电源选型不是二选一，是"搭班子"，各有各的活儿
电源是给设备"供血"的环节。一个4G物联网设备的PCBA，成本大头通常集中在四块：电源电路、MCU、通信模组、外围芯片。电源选型不当，会导致整个电路板噪声大、波形不稳，通信质量跟着垮。

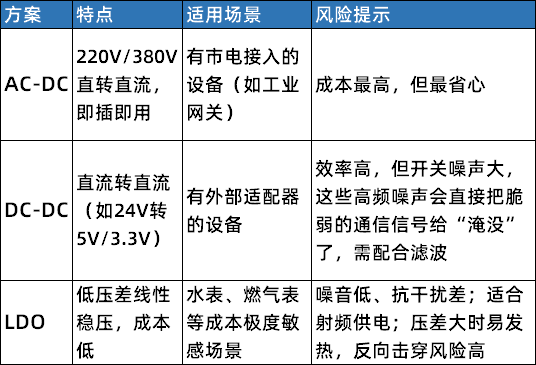

三兄弟各司其职：
AC-DC：负责从市电取电，完成隔离和初级降压。
DC-DC：负责高效搬运电压，是"中转站"。
LDO：负责给对噪声敏感的模块（如射频、ADC）做末端精调稳压，是"守门员"。
特别提醒： 4G Cat.1模组在弱信号搜网时，峰值电流可达1-2A（视模组型号而定）。如果电源带载能力不足或瞬态响应慢，电压会被瞬间拉低，模组反复重启，表现为"时好时坏"。
对策： 电源设计需留足余量，并在模组供电脚（VBAT）近端并联低ESR储能电容组合，前者应对ms级瞬态电流，后者滤除高频噪声，以此对抗电流的剧烈波动。
2.串口报文乱跳？电平转换没做好
单片机和4G模组之间电压标准往往不同（比如3.3V和1.8V），中间需要一个”翻译”——电平转换电路。带宽不匹配容易导致串口报文畸变、数据传输紊乱。
电平转换常见三种方案，没有绝对的好坏，只看场景合不合适：
三极管方案：成本最低，电路极简，低速单向常温场景下完全够用。但通用型带宽有限，高速或双向需要额外电路，并且温漂大；开关优化型需做高低温验证，量产时批次一致性要盯紧。
MOSFET方案：原生双向，电路简洁，适合I2C和中高速UART。但要注意栅极驱动电压匹配，否则MOS管会发热烧毁。
专用芯片方案：速度快、全温区稳、内置ESD保护，量产和多通道场景首选。TXB系列带载能力有限，别挂大电容负载。

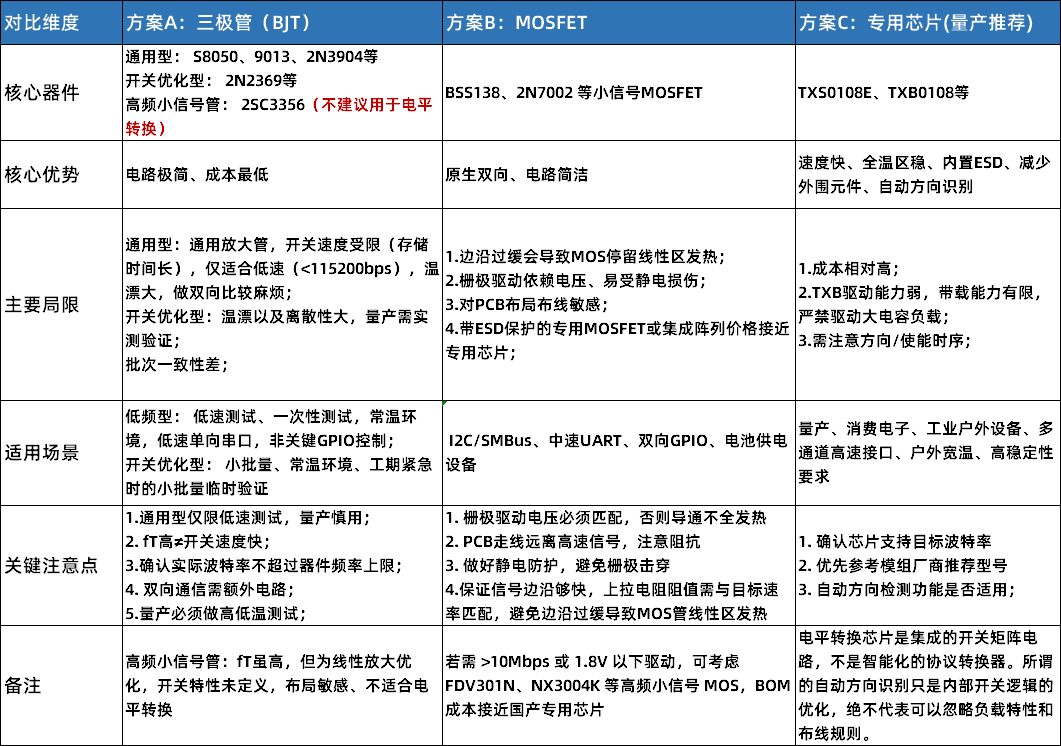

附：三种电平转换方案详细对比
普通三极管带宽不足易导致串口报文畸变，根治需换专用电平转换芯片；临时应对可改用开关优化型三极管（如2N2369），并严控高低温风险。
3.SIM卡读不出来？ESD结电容过大
SIM卡接口旁边通常会放一颗ESD防静电芯片，保护SIM卡免受静电损伤。但电路参数不匹配、选型不当，反而会拖累信号出现设备 SIM 卡读取失败，无法拨号联网，整机断网瘫痪等故障现象。
真实案例：某客户设备原批次正常，新批次卡读卡失败。
真相：误用了结电容过高的普通TVS管，叠加电路上预留的匹配电容，导致总负载电容严重超标。这超出了模组IO口的驱动能力，SIM卡信号波形失真（被“压扁”），导致卡无法响应。
-
严格匹配电路参数，选用专用 ESD 芯片
-
选用与 SIM 卡、4G 模组适配的专用 ESD 芯片
-
关键参数：SIM 卡信号线 ESD 结电容建议 <10pF（优选 <5pF），钳位电压须低于 SIM 卡接口耐压值
-
统一物料，规避兼容隐患
-
已测试认证的物料严禁随意更换替代
-
统一物料型号与供应商，避免同型号不同厂家隐性参数差异导致故障
-
严格遵循模组厂商参考设计，切勿随意增加滤波电容。
关键教训：一旦硬件方案验证通过，不建议随意更换器件型号。不同厂家的器件，即使型号相同，结电容等隐性参数也可能差异很大。
4.协议层：选对“语言”，沟通才顺畅
硬件和服务器之间的通信，需要协议"翻译"。协议选错了，数据到了门口也进不去平台。
值得注意的是，协议的选择必须与网络制式相匹配。例如，NB-IoT早期常搭配LWM2M协议，它基于CoAP运行在UDP之上，开销小、省电，但可靠性依赖应用层自身的重传机制。虽然CoAP有CON消息确认和ACK应答，但相比TCP的自动重传和保活，容错能力还是稍微弱一些。如果电平转换或信号完整性稍有瑕疵，传错的数据平台不认识，可能直接判设备离线。
4G Cat.1网络质量相对更好，设备需要长连接和心跳维持，这时候推荐用MQTT或TCP协议：
一句话提醒：NB-IoT搭配LWM2M/CoAP，适合小包低频上报；迁到4G Cat.1后，若需长连接和大数据量，建议切换为MQTT/TCP。
5.还有多个”隐形杀手”别忽略
天线设计：天线馈线过长会增加损耗，靠近高速信号线会引入噪声，而馈线特性阻抗偏离50Ω，会引发信号反射。这些都直接导致信号衰减。设备在开放实验室信号满格，装入金属配电箱后却频繁掉线。根因在于金属腔体屏蔽了信号，并改变了天线的谐振环境。最终通过将天线引出箱外，问题迎刃而解。
TX/RX 接反是串口通信的头号陷阱：串口通信须交叉连接（A-TX 接 B-RX，A-RX 接 B-TX）。新手常误用直连（TX-TX），产线测试时若仅看到模组回显而误以为通信正常，实为主机与模组未握手，一到现场执行业务逻辑即刻暴露。此原则同样适用于 RS-232 及高速串行总线（USB 3.0、PCIe、SGMII 等），均需遵循 Host-TX 接 Device-RX。
当然也有无需交叉的例外情况：
内部已交叉的接口：USB Type-A/C 母座、SATA ，公母对插时内部已完成跳线，板级布线只需直连（TX-TX）。半双工差分总线：RS-485（A-A, B-B）、CAN 等。主从明确的总线：SPI（MISO-MISO, MOSI-MOSI）。
排查建议： 通信异常时，首查 TX/RX 极性，次核 Datasheet 引脚定义。
注：硬件隐患远不止于此。天线匹配调试、PCB层叠结构、晶振时钟精度、EMC兼容性等，都是潜在的“离线元凶”。
不同厂商的模组、不同批次的物料、不同版本的固件，其电气特性和推荐设计可能存在差异。我们强烈建议读者以各厂商最新版Datasheet和参考设计为准，本文仅作为"非典型场景"的补充参考。
通信层：策略没配好，硬件再稳也白搭
排除了硬件问题，剩下的很多在通信侧。以下几个场景，是我们远程帮客户解决过的：
场景A：批量上线，大面积”假死”
几百台水表、电表同时上电，结果很多显示离线。
真相：基站”堵车”了。就像早高峰的地铁站台，人太多，车门打不开。4G/NB-IoT设备集中注册，基站短时间内处理不过来。
解法： -不要把上报时间设成一样的整点，让设备间隔错开（比如5分钟、7分钟、13分钟）
批量上电时，分区域、分批次通电，不要一次性全部打开 ，设备端加入随机退避机制，避免集体”撞车”。
场景B：信号满格，就是传不了数据
设备显示信号很强，但平台看不到数据。

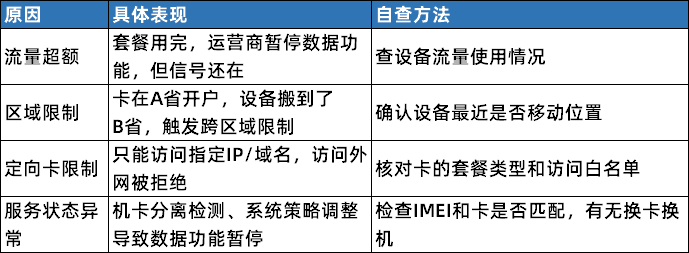

真相：就像手机有信号但欠费了。以下几种情况最常见：
场景C：某条街信号差，换个位置就好
同一个项目，A街道正常，B街道频繁掉线。
真相： ①B街道可能在基站背面，②信号被建筑物遮挡（覆盖盲区）③您的设备在地下室深处或偏远地区④ 或者该区域基站负载过高，信道被占满；⑤跨市/跨县边界区域，基站归属地配置可能有误。
解法： ①微调设备安装角度，或把设备往窗户/高处挪挪
②记录掉线规律（比如每天凌晨、上午），帮助我们判断是否为基站负载问题③联系您的客户经理提供掉线设备的IMEI、具体地址、掉线时间段，远程查基站覆盖和信号质量。
补充：网络侧的问题还有很多，比如核心网配置、APN设置、DNS解析、TCP/UDP端口策略等。如果上述排查后仍无法定位，建议把设备日志发给我们，进一步分析。
报修前，准备好这几样信息
如果真搞不定，联系技术支持时，带上这些，效率翻倍：
物联网离线，很少是单一环节的“绝症”。别只看信号满格就以为万事大吉，硬件上的虚焊、接反，通信层的协议错配、批量拥堵，以及云端的白名单限制，任何一个环节掉链子都能让设备失联。排查时跳出“重启万能”的思维定势，从端到云串联着看，才能药到病除。
写到这里，其实有点心虚。物联网的水太深、坑太碎，一篇文章怎么可能盖得住？
所以这篇文章不是终点，是一张悬赏令。
如果你遇到过"文中没提、但特别坑"的离线原因，欢迎在评论区留下：现象 + 根因 。你的留言，或许能让某个正在现场抓狂的工程师，少熬一个通宵。
如有技术疏漏，也欢迎厂商朋友指正勘误。共建知识库，比争对错重要。
